電梯安裝與調試實訓室,電梯維護與保養實訓室,電梯安裝與拆裝調試考核實訓設備是根據國家電梯安裝與維修教程要求進行設計。按電梯比例縮小，設備采用模塊式結構，配置了工業級電梯配件，能進行電梯廳門的安裝與調整、轎箱門的安裝與調整、安全鉗的安裝與調整、限速器的安裝與調整、曳引機的安裝與調整、導軌的安裝與調整、繩頭的安裝與調整等課程實訓，適用于進行電梯的拆、裝實訓。電梯導軌安裝與調整實訓設備,電梯繩頭套錐安裝與調整實訓設備,電梯曳引機安裝與調整實訓設備,電梯安全鉗安裝與調整實訓設備,電梯轎箱門安裝與調整實訓設備,電梯廳門安裝與調整實訓設備,電梯轎箱安裝與調整實訓設備
1.1電梯安裝調試與維修實訓裝置概述 ：
電梯安裝調試與維修實訓設備是根據電梯安裝與維修教程要求進行設計。設備采用移動模塊式結構，配置了工業級電梯配件，能進行電梯廳門的安裝與調整、轎箱門的安裝與調整、安全鉗的安裝與調整、限速器的安裝與調整、曳引機的安裝與調整、導軌的安裝與調整級轎箱的安裝與調整、繩頭的安裝與調整等課程實訓，適用于職業院校、技工院校等進行電梯的安裝實訓。
1.2電梯安裝調試與維修實訓裝置結構：
實訓支架：采用全鋼精加工而成，整體環氧聚塑噴涂，底腳裝有帶剎車的萬向輪，便于移動和固定。
電梯配件：采用工業級器件，部分機構按實際規格比例縮小設計，方便教學實訓。
1.3電梯安裝調試與維修實訓設備配置與要求：
|
N0 |
配置名稱 |
型號 |
規格（長×寬×高） |
單位 |
數量 |
|
1 |
電梯導軌安裝與調整實訓設備 |
SB-811C-Ⅰ |
1200×800×1500 |
套 |
1 |
|
2 |
電梯繩頭套錐安裝與調整實訓設備 |
SB-811C-Ⅱ |
1200×600×1500 |
套 |
1 |
|
3 |
電梯曳引機安裝與調整實訓設備 |
SB-811C-Ⅲ |
1800×1000×2000 |
套 |
1 |
|
4 |
電梯安全鉗安裝與調整實訓設備 |
SB-811C-Ⅳ |
1560×800×1550，開門尺寸：800×1000 |
套 |
1 |
|
5 |
電梯轎箱門安裝與調整實訓設備 |
SB-811C-Ⅴ |
1600×800×1500，開門尺寸：800×1000 |
套 |
1 |
|
6 |
電梯廳門安裝與調整實訓設備 |
SB-811C-Ⅵ |
1860×1310×2900 |
套 |
1 |
|
7 |
電梯轎箱安裝與調整實訓設備 |
SB-811C-Ⅶ |
1600×800×1500，開門尺寸：800×1000 |
套 |
1 |
|
8 |
實訓工具 |
|
|
套 |
1 |
|
9 |
實訓指導書 |
SB-811C |
|
份 |
1 |
1.4實訓考核項目：
1.電梯導軌的安裝實訓
2.電梯導軌垂直度測量實訓
3.電梯繩頭制作實訓
4.電梯曳引機的安裝實訓
5.電梯曳引機的調試實訓
6.電梯安全鉗的安裝實訓
7.電梯安全鉗的調試實訓
8.電梯廳門的安裝實訓
9.電梯廳門的調試實訓
10.電梯轎箱門的安裝實訓
11.電梯轎箱門的調試實訓
1.5電梯安裝調試與維修實訓設備分項參數
注：以下7項設備不可以獨立運行，必組成一套完整電梯安裝與拆裝調試考核實訓室設備

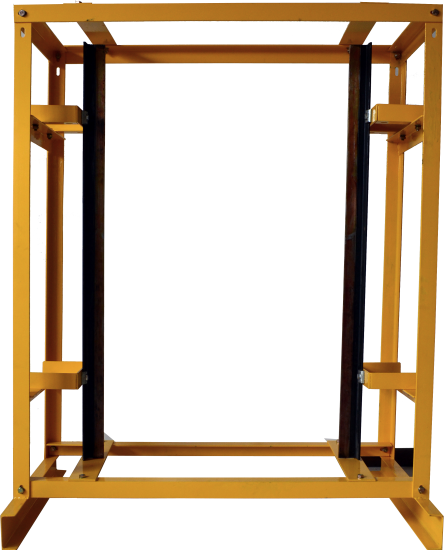

1、電梯導軌安裝與調整實訓設備
1、電梯導軌安裝與調整實訓設備尺寸：1200×800×1500
2、電梯導軌安裝與調整實訓設備含：
a：支承架-由角鋼拼裝，表面環氧聚塑噴涂，美觀耐用,整體支架腳安裝腳輪方便移動。
b：導軌-3kg空心導軌，50×50×5#角鋼，底架底梁用10#槽鋼.。
3、設備可達到如下教學目的：
a、了解電梯導軌的結構和安裝原理。
b、可拆裝導軌，調整導軌的垂直度。
2、電梯繩頭套錐安裝與調整實訓設備
1、電梯繩頭套錐安裝與調整實訓設備尺寸：1200×600×1500
2、電梯繩頭套錐安裝與調整實訓設備含：
a：支承架-由方管焊接，表面環氧聚塑噴涂。
b：繩頭錐套-繩頭錐套采用Φ8-10及配套鋼絲繩4套，固定于支承架上。
c：鋼絲繩-Φ8-10鋼絲繩，安裝好于繩頭錐套上。
3、電梯繩頭套錐安裝與調整實訓設備可達到如下教學目的：
a、了解錐套的結構和安裝原理。
b、可拆裝錐套及鋼絲繩。
c、可按要求調整鋼絲繩的松緊度。
3、電梯曳引機安裝與調整實訓設備
1、電梯曳引機安裝與調整實訓設備尺寸：1800×1000×2000
2、電梯曳引機安裝與調整實訓設備含：
a：支承架-由角鋼拼裝而成，表面環氧聚塑噴涂。
b：導軌-T75實心導軌，固定于支承架上。
c：安全鉗-4000kg、1.75m/s漸進式國家標準安全鉗，配套T89導軌
d：聯動機構-鋼板折彎，表面環氧聚塑噴涂，配手動把手，可拉起安全鉗，使其夾緊導軌。
e：復位裝置-彈簧型復位，使安全鉗回復至原位。
3、設備可達到如下教學目的：
a、了解電梯安全鉗的結構和安裝、動作原理。
b、可手動調整安全鉗的安裝尺寸。
4、電梯安全鉗安裝與調整實訓設備
1、電梯安全鉗安裝與調整實訓設備尺寸：2000×1200×2200mm
2、電梯安全鉗安裝與調整實訓設備含：
a：開門機-配套當今市場主流的中分變頻門機，可點動控制開關門。
b：轎門板-轎門板采1.0㎜304不銹鋼彎折，美觀耐用。
c：固定架-采用方管焊接，表面環氧聚塑噴涂，美觀且堅固，架底裝配腳輪，方便移動。
3、本設備可與"電梯層門安裝與調整實訓設備"組合使用。
4、電梯安全鉗安裝與調整實訓設備可達到如下教學目的：
a、了解轎門系統的結構和安裝原理。
b、與層門組合使用，了解轎、層門的聯動結構。
c、根據實際需要按說明書調試開門機，可點動控制。
5、電梯轎箱門安裝與調整實訓設備
1、電梯轎箱門安裝與調整實訓設備尺寸：2000×1200×2200mm
2、電梯轎箱門安裝與調整實訓設備含：
a：龍門架-由方管焊接，表面環氧聚塑噴涂。
b：主機架-主機架用12#槽鋼，機梁用12#槽鋼，機梁墊板用10#槽鋼，表面噴漆。
c：主機-100kg蝸輪蝸桿曳引機，固定于主機架上。
d：手動葫蘆-用于吊裝主機。
3、電梯轎箱門安裝與調整實訓設備可達到如下教學目的：
a、了解曳引機的結構和安裝原理。
b、可依靠龍門架吊裝曳引機。
6、電梯廳門安裝與調整實訓設備
1、電梯廳門安裝與調整實訓設備外尺寸：2000×1200×2200mm
2、電梯廳門安裝與調整實訓設備含：
a：井道架：支承鋼架采用50×50×5#角鋼；斜拉采用50×50×5#角鋼，模擬井道壁，表面環氧聚塑噴涂。
b：轎廂-轎架由鋼板折彎，表面環氧聚塑噴涂，轎壁由不銹鋼折彎，模擬真實的電梯轎廂，轎廂大�。�1000×800×1000。
c：轎門-配套中分變頻門機，可點動控制開關門，開門尺寸：1000×1000。
d：導軌-配套T89實心導軌，用角鋼支架固定于井道壁。
e：安全部件-配套T89軌的4000kg的漸進式安全鉗，安裝于轎廂底。
3、電梯廳門安裝與調整實訓設備可達到如下教學目的：
a、了解電梯轎廂的大致構造和安裝原理。
b、了解安全鉗的動作原理和安裝原理。
c、了解開門系統的運作原理和安裝原理。
7、電梯轎廂安裝與調整實訓設備
1、電梯轎廂安裝與調整實訓設備尺寸：1600×800×1500，開門尺寸：800×1000。
2、電梯轎廂安裝與調整實訓設備含：
a：層門頭-配套市場主流的重錘自閉層門頭。
b：層門板-采用不銹鋼折彎生產，美觀耐用。
c：固定架-采用方管焊接，表面環氧聚塑噴涂，架底裝配腳輪，方便移動。
3、本設備可與"電梯轎門安裝與調整實訓設備"組合使用。
4、電梯轎廂安裝與調整實訓設備可達到如下教學目的：
a、了解廳門系統的結構和安裝原理。
b、與轎廂門組合使用，了解轎、層門的聯動結構。
|
