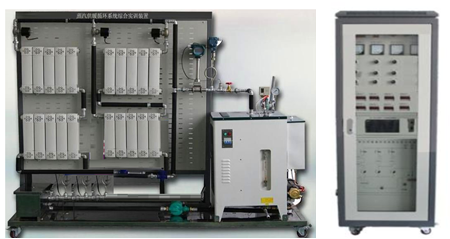

SBKZQ-1型蒸汽供暖系統綜合實訓裝置

一、產品概述

"蒸汽供暖系統綜合實訓裝置" 以可編程控制器PLC為控制核心，上位機組態軟件作為監控界面，實時顯示工作狀態與運行參數。系統主要由電蒸汽鍋爐、供熱管道和散熱片三個基本部分組成，并設有膨脹水箱、凝結水箱、循環水泵、熱量表、自力式壓差控制閥、電動流量調節閥、電磁閥、自動排氣閥、疏水閥、溫度采集模塊、壓力采集模塊、流量采集模塊等附屬設備，可組成單管順流式、單管跨躍式、雙管上供下回式三種不同的系統形式。適用于高職院校、職業學�？照{(diào)工程專業、供熱通風和建筑專業等相關課程的教學實訓。

二、技術性能

1.輸入電源：三相四線～380V±10% 50Hz

2.工作環境：溫度-10℃～+40℃；相對濕度＜85%(25℃) 海拔＜4000m

3.裝置容量：＜10kVA

4.設有電壓型漏電保護、電流型漏電保護、接地保護，安全符合相關國家標準

三、系統配置

1.實訓臺

實訓臺采用板金結構，整個供暖系統布置在網孔板上。

2.蒸汽供暖系統

系統由電蒸汽鍋爐、供熱管道、散熱片、膨脹水箱、凝結水箱、循環水泵、熱量表、自力式壓差控制閥、電動流量調節閥、電磁閥、疏水閥、渦輪流量傳感器、壓力變送器、溫度傳感器和自動排氣閥等設備組成。主要設備的技術參數如下：

(1)電蒸汽鍋爐

加熱器功率：9kW

蒸汽溫度：170℃

額定蒸汽壓力：0.7MPa

額定蒸發量：12kg/h

(2)膨脹水箱

采用不銹鋼材料制成，配有信號管（用于監測水箱內的水位）

(3)德國威樂小型熱水泵

額定功率：95W

額定揚程：6m

額定流量：1.08m3/h

3、系統管道：

系統采用DN15不銹鋼管道，接頭：采用了快速連接方式，可方便折裝，

4、上位機可顯示、控制方式，切換在任何一種模式下，軟件上的會動畫顯示其工作原理過程

序號	參數	控制模式
1	進口溫度	供熱模式1
2	進口溫度	供熱模式2
3	進口壓力	供熱模式3
4	出口壓力	供熱模式4
5	進口流量
6	進口流量
7	供熱量

5、控制柜

鐵質雙層亞光密紋噴塑結構，結構堅固。前門采用透明設計，可觀察到接觸器、熱保護器等控制元件。面板上面有控制開關旋鈕、工作狀態指示燈、系統流程圖及PLC主機單元。

6、制冷供暖考核裝置智能物聯網平臺

1）、制冷考核裝置智能物聯網平臺：是公司自主研發生產的物聯網智能化制冷考核裝置設備管理平臺、集中管理、遠程控制、報表打印、數據分析等應用功能 ,能同時管理224臺制冷空調實驗裝置。

2）該系統由云平臺后臺管理軟件與物聯網硬件設備組成，設備連接至云平臺，可通過后臺云平臺管理軟件遠程監測每臺空調的運行狀態，實現的統一管理、遠程開關、云平臺存儲并分析數據，用戶可根據大數據分析結果制定制冷空調實驗裝置節能減排管理方案

3）設備硬件：分為中繼路由與智能終端，中繼與終端之間采用無線通訊，抗干擾能力強，覆蓋范圍廣；制冷考核裝置可通過連接本地局域網或連接互聯網的電腦、手機等，對所有空調狀態進行集中監測和管理。

4)子系統，系統由多個子系統組成，獨立顯示控制數據，數據顯示窗口：液晶面板，可同時顯示溫度，濕度等數據。

A、云平臺：云平臺24小時實時監控制冷供暖考核裝置設備的運行狀態，遠程控制、存儲并分析數據、連接互聯網的電腦、手機登陸。

B、組網方式：設備可能過LORA、RS485等方式連接，并通過NB-IOT GPRS、4G-LTE、以太網、WIFI連接。

C、服務器：可通網絡環境特殊要求的客戶服務

D、數據分析：可記錄制冷供暖考核裝置用電量，溫度、濕度用可能特殊用電量合理配置，

E、遠程輔助控制中心：通過手機電腦、WEB網頁遠程控制設備、遠程開關制冷考核裝置、查看實時溫度、自動記錄溫度、濕度數據、遠程溫度溫度準、遠程設置控制器每一臺參數

F、自動控制：控制器設定的制冷供暖考核裝置參數和模式、溫度控制、溫室度控制

G、歷史數據：可查詢制冷考核裝置歷史溫度、歷史濕度、數據曲線及導出數據

H、總臺數據報警：每一臺制冷供暖考核裝置控制器可獨立向總臺過溫度、過濕度報警。

四、實訓項目

1.掌握蒸汽供暖系統的形式、特點及管網與用戶的連接方式

2.蒸汽供暖系統的安裝與調試

3.蒸汽供暖用戶熱計量計算

4.熱力工況調節實訓

5.PLC可編程控制器編程及調試

6.組態軟件的應用

7、基于萬物互聯系統的使用

8、現代供暖技術網絡平臺應用
