2023年11月28日

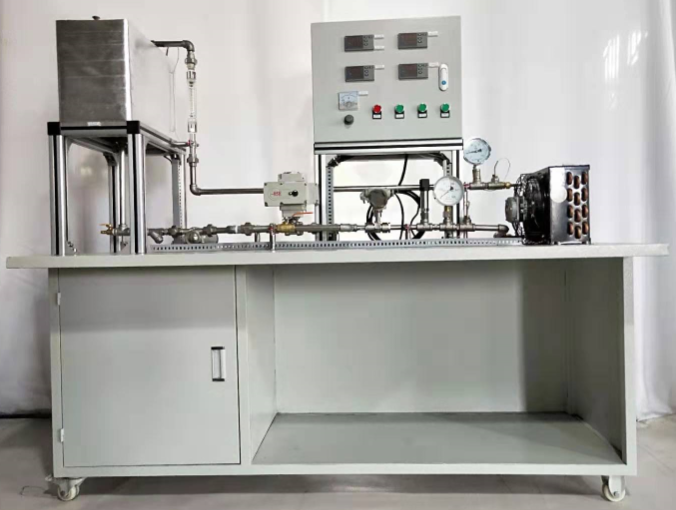

SB-RGCL熱工測量實驗裝置
一、實驗?zāi)康模?/span>
演示測量儀表的組成及種類，了解測量及測量誤差的基本概念，測量的一般方法，表示方法和誤差的處理方法，以及評估測量儀表質量優劣的技術指標等內容。重點是熱工儀表的基本組成及其功能。感受件直接與被測量對象相聯系，感受被測參數的變化，并將被測參數信號轉換成相應的便于進行測量和顯示的信號輸出。中間件將感受件輸出的信號直接傳輸給顯示件或進行放大和轉換，使之成為適應顯示元件的信號。顯示件向觀察者反映被測參數的量值和變化。
二、主要配置：
按被測參數分：壓力、溫度、流量測量儀表。由感受件、中間件和顯示件組成。測量系統由四個基本環節組成：傳感器、變換器或變送器、傳輸通道、數字顯示裝置、不銹鋼臺架及控制屏。
三、技術參數：
1、輸入電源：單相AC220V±10% 50Hz，功率1.5KW。
2、304不銹鋼加熱水箱，容積40L。加熱功率3.0KW；換熱器面積為3.0m2,40W散熱風扇。
3、熱水泵參數：流量20L/min，揚程：12m，功率：120W。
4、電動閥門，DN15口徑，AC220V供電。
5、溫度由高精度溫度傳感器測量，萬能信號輸入巡檢儀配合高精度數字顯示表，顯示溫度、壓力、流量等實驗全部測量參數。
6、外形尺寸：1600×500×1500mm，框架為可移動式設計，帶腳輪及禁錮腳。
四、實訓項目：
實驗一 儀表的示值校驗
實驗二 溫度指示儀表的校驗及調整
實驗三 熱電高溫計的使用
實驗四 熱電偶的檢定與測試
實驗五 常用顯示儀表的檢定
實驗六 熱工儀表校驗
實驗七 測量與誤差
實驗八 溫度測量與儀表
實驗九 壓力測量與儀表
實驗十 流量測量與儀表
|
